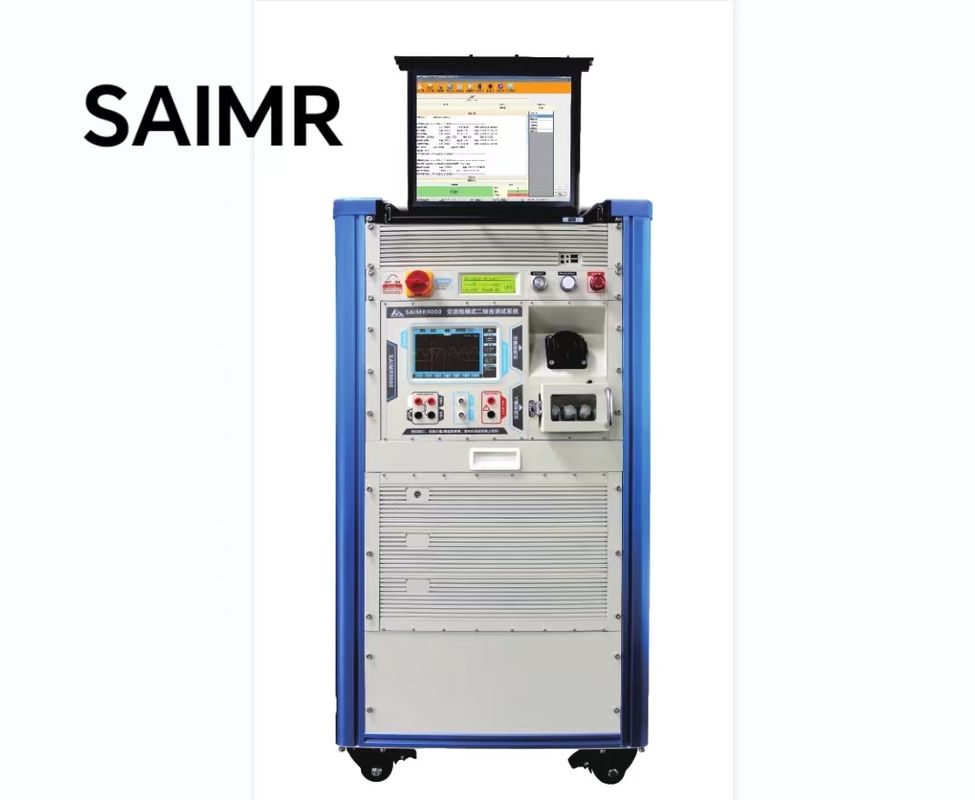

কম্পিউটারাইজড চার্জ বন্দুক মোড II টেস্ট সিস্টেম এমইএস সিস্টেমের সাথে সংযুক্ত

চার্জ বন্দুক মোড ২ টেস্ট সিস্টেম

নতুন এনার্জি কয়েল টার্ন টু টার্ন/লেয়ার টু লেয়ার পরীক্ষক

1.চার্জ স্টেট টেস্ট

2. টেস্ট গ্রাউন্ডে

3.নিম্ন ভোল্টেজ এবং পুনরুদ্ধার পরীক্ষা

4.ওভারভোল্টেজ এবং পুনরুদ্ধার পরীক্ষা

5. শূন্য আগুনের বিপরীত পরীক্ষা

6. ফুটো প্রবাহ পরীক্ষা

7. ডিউটি সাইকেল পরীক্ষা

8মাটির প্রতিরোধের পরীক্ষা

9. উচ্চ তাপমাত্রা সুরক্ষা এবং পুনরুদ্ধার

• কম্পিউটারাইজড অপারেশনঃ কম্পিউটার দ্বারা সরঞ্জামের অপারেশন নিয়ন্ত্রিত হয়, যা সঠিক এবং দক্ষ পরীক্ষার নিশ্চয়তা দেয়।
• সমস্ত পরীক্ষা একসাথে সম্পন্নঃ সরঞ্জামগুলি একযোগে সমস্ত প্রয়োজনীয় পরীক্ষা পরিচালনা করতে সক্ষম, সময় সাশ্রয় করে এবং দক্ষতা উন্নত করে।
• এমইএস সিস্টেমের সাথে সংযুক্তঃ এটি নিরবচ্ছিন্ন তথ্য বিনিময় এবং পরিচালনার জন্য ম্যানুফ্যাকচারিং এক্সিকিউশন সিস্টেমের (এমইএস) সাথে সংহত করা যেতে পারে।
• ওপেন টেস্ট প্ল্যাটফর্মঃ টেস্ট প্ল্যাটফর্মটি খোলা এবং নমনীয়, যা সহজেই কাস্টমাইজেশন এবং সম্প্রসারণের অনুমতি দেয়।
• স্ক্যান কোড পরীক্ষাঃ এটি পণ্যগুলির দ্রুত এবং সঠিক সনাক্তকরণের জন্য স্ক্যান কোড পরীক্ষা সমর্থন করে।
• পরীক্ষার পরে বারকোড লেবেল মুদ্রণ করা যেতে পারেঃ পরীক্ষা শেষ হওয়ার পরে, বারকোড লেবেলগুলি সনাক্তকরণ এবং সনাক্তকরণের উদ্দেশ্যে মুদ্রণ করা যেতে পারে।
• পরীক্ষার তথ্যের সনাক্তকরণযোগ্যতাঃ পরীক্ষার তথ্যগুলি সনাক্তযোগ্য, পণ্যগুলির গুণমান এবং নির্ভরযোগ্যতা নিশ্চিত করে।

• ওভারকরেন্ট সুরক্ষা
• ফুটো সুরক্ষা
• অতিরিক্ত তাপমাত্রা সুরক্ষা
• ভোল্টেজ আইসোলেশন
• সূচক আলো নিশ্চিতকরণ
• সরঞ্জাম মানঃ gb/t 18487.1 - 2.15, gb/t 20234.1 - 2015, gb/t 20234.2 - 2015

• স্ক্যান, মুদ্রণ, প্রতিবেদন, আর্কাইভ, ডাটাবেস
• প্যারামিটার সেটিং, এমইএস ডকিং, ব্যবহারকারীর অধিকার ব্যবস্থাপনা

• ওভার কন্ট্রাক্ট সুরক্ষাঃ ঢাল অনুযায়ী A থেকে নির্দিষ্ট বর্তমান B পর্যন্ত লোড বর্তমান টানুন, বন্ধ বর্তমান এবং সময় রেকর্ড করুন। সেটিং শর্তাবলীঃবর্তমান A / বর্তমান B / উত্থানের ঢাল. পরীক্ষার ফলাফলঃ বন্ধের বর্তমান পয়েন্ট / বন্ধের সময় / কাট-অফ তরঙ্গরূপ।
• শর্ট সার্কিট সুরক্ষাঃ ঢাল অনুযায়ী লোড বর্তমান A থেকে নির্দিষ্ট বর্তমান B পর্যন্ত উত্থান টানুন, বন্ধ বর্তমান এবং সময় রেকর্ড করুন। সেটিং শর্তঃবর্তমান A / বর্তমান B / উত্থান ঢালপরীক্ষার ফলাফলঃ বন্ধ ভোল্টেজ পয়েন্ট / বন্ধ সময় / cutoff তরঙ্গ রূপ।
• ওভার ভোল্টেজ টেস্টঃ সেট ভোল্টেজ এ থেকে সেট ভোল্টেজ বি পর্যন্ত ঢাল অনুসারে বৃদ্ধি, বন্ধ ভোল্টেজ এবং সময় রেকর্ড করুন। সেটিং শর্তাবলীঃ বর্তমান এ / বর্তমান বি / উত্থান ঢাল। পরীক্ষার ফলাফলঃবন্ধের ভোল্টেজ পয়েন্ট / বন্ধের সময় / বন্ধের তরঙ্গরূপরেফারেন্স সময়ঃ ৫-১০ সে. একক স্টেশন / ডাবল স্টেশন / মাল্টি-স্টেশন।
• ভোল্টেজ টেস্টের অধীনেঃ সেট ভোল্টেজ এ থেকে সেট ভোল্টেজ বি পর্যন্ত ঢাল অনুসারে হ্রাস করুন, বন্ধ ভোল্টেজ এবং সময় রেকর্ড করুন। সেটিং শর্তঃ বর্তমান এ / বর্তমান বি / হ্রাস ঢাল।পরীক্ষার ফলাফল: শাটডাউন ভোল্টেজ পয়েন্ট / শাটডাউন সময় / শাটডাউন তরঙ্গরূপ। রেফারেন্স সময়ঃ 5 - 10 এস।
• ফুটো বর্তমান পরীক্ষাঃ ফুটো বর্তমানের শুরু থেকে শুরু করে, এটি পণ্য সুরক্ষার ফুটো বর্তমানের প্রকৃত মান বিশ্লেষণ করতে পারে।

রাষ্ট্র	সেট মান		অপারেট অবস্থা	সময় বিলম্ব সময়
পাওয়ার অন স্ব-পরীক্ষা	স্ব-পরীক্ষার সাফল্য		অপেক্ষা অবস্থায় প্রবেশ করুন	১ এস
	স্ব-পরীক্ষার ব্যর্থতা		ব্যর্থতার সতর্কতা	0.১এস
চার্জ ক্রমিক নিয়ন্ত্রণ	সনাক্তকরণ পয়েন্টের ভোল্টেজের মানঃ ১.৬±০.৮ ভি-১২ ভি পিডব্লিউএম		চার্জিং চলছে এবং রিলে বন্ধ হচ্ছে	১ এস
	সনাক্তকরণ পয়েন্টের ভোল্টেজ মান 1:9±0.8V-12V PWM		চার্জিং সম্পূর্ণ, এবং রিলে সংযোগ বিচ্ছিন্ন করা হয়	১ এস
	সনাক্তকরণ পয়েন্টের ভোল্টেজ মান 1:12±0.8V স্তর		সকেট সংযুক্ত করা হয় না, এবং রিলে সংযোগ বিচ্ছিন্ন	১ এস
	সনাক্তকরণ পয়েন্টের ভোল্টেজ মান 1: অন্যান্য		যোগাযোগ ত্রুটি, এবং রিলে সংযোগ বিচ্ছিন্ন করা হয়	১ এস
মাটি	অবতরণ		রিলে বন্ধ	১ এস
	উন্মোচন		ভাঙা বৈদ্যুতিক যন্ত্রপাতি সংযোগ বিচ্ছিন্ন করুন	১ এস
ওভারভোল্টেজ	লাইন ওভারভোল্টেজ u 258 ± 10V		রিলে সংযোগ বিচ্ছিন্ন, বন্ধ 254 ± 10V, বিলম্ব 5 ± 1s, অসীম চক্র	0.১এস
	লাইন ভোল্টেজ 176 থেকে 264 ভোল্ট পর্যন্ত স্বাভাবিক		রিলে বন্ধ এবং চার্জিং রাষ্ট্র প্রবেশ করে	১ এস
কম ভোল্টেজ	লাইন ভোল্টেজ ১৭৬ ভোল্ট		রিলে 196 ± 10V, বিলম্ব (5 ± 1) s এবং বন্ধ, অসীম চক্র থেকে বিচ্ছিন্ন করা হয়	১ এস
	লাইন ভোল্টেজ 176 থেকে 264 ভোল্ট পর্যন্ত স্বাভাবিক		রিলে বন্ধ এবং চার্জিং রাষ্ট্র প্রবেশ করে	১ এস
অতিরিক্ত স্রোত	লাইন বর্তমান 8.4A <110A±0.2A		রিলে সংযোগ বিচ্ছিন্ন করা হয়, ত্রুটি হালকা চালু, এবং রিলে স্বয়ংক্রিয়ভাবে 10s পরে পুনরুদ্ধার করা হয়। যদি বর্তমান এখনও স্থায়ীভাবে 3 চক্র পরে সংযোগ বিচ্ছিন্ন করা হয়,এবং উত্তোলনের পর স্বাভাবিক কাজ অবস্থা পুনরুদ্ধার করা হয়	৩০ এস
	লাইন বর্তমান 10A <112A±0.2A		রিলে সংযোগ বিচ্ছিন্ন করা হয়, ত্রুটি হালকা চালু, এবং এটি স্বয়ংক্রিয়ভাবে 10s পরে পুনরুদ্ধার করা হয়. চক্র এখনও দুইবার শেষ হওয়ার পর, বর্তমান স্থায়ীভাবে সংযোগ বিচ্ছিন্ন করা হয়,এবং উত্তোলনের পর স্বাভাবিক কাজ অবস্থা পুনরুদ্ধার করা হয়	১০ এস
	লাইন বর্তমান> 12A±0.2A		রিলে অবিলম্বে বন্ধ করা উচিত, সরানো এবং স্বাভাবিক অপারেশন ফিরে চালু	২ এস
	লাইন বর্তমান <8A		রিলে বন্ধ	0.১এস
ছোট	লাইন বর্তমান> 22A		রিলে তাৎক্ষণিকভাবে বন্ধ হয়ে যায়	0.১এস
ফুটো	> 30 mA এর ফুটো প্রবাহ		রিলে তাৎক্ষণিকভাবে বন্ধ হয়ে যায়	0.১এস
	লাইনে কোনো ফুটো নেই।		রিলে বন্ধ এবং চার্জিং রাষ্ট্র প্রবেশ করে	0.১এস
অতিরিক্ত তাপমাত্রা সুরক্ষা	ব্রেডবোর্ড	তাপমাত্রা 85°C এর বেশি এবং 3 সেকেন্ড ধরে অব্যাহত	রিলে তাৎক্ষণিকভাবে বন্ধ হয়ে যায়	২ এস
		তাপমাত্রা 65°C এর নিচে ছিল এবং 3S এর জন্য অব্যাহত ছিল	রিলে বন্ধ করা হয় এবং অবস্থা	২ এস
		তাপমাত্রা 85°C এর বেশি এবং 3 সেকেন্ড ধরে অব্যাহত	রিলে তাৎক্ষণিকভাবে বন্ধ হয়ে যায়	২ এস
		তাপমাত্রা 65°C এর নিচে ছিল এবং 3S এর জন্য অব্যাহত ছিল	রিলে বন্ধ করা হয় এবং অবস্থা	২ এস
চাপ-প্রতিরোধী বিচ্ছিন্নতা পরীক্ষা
উচ্চ-ভোল্টেজ নিরোধক পরীক্ষা		এসি:3.5KV DC:5KV IR:1KV
10mA এর ফুটো প্রবাহ
